HELTUN High Load Switch HE-HLS01

HELTUN HIGH LOAD SWITCH HE-HLS01

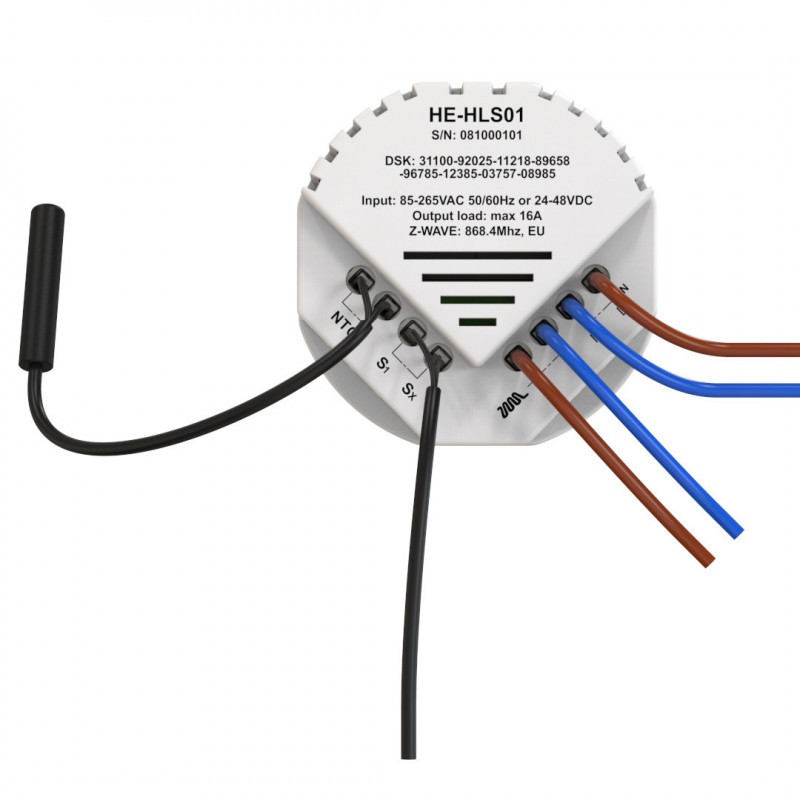

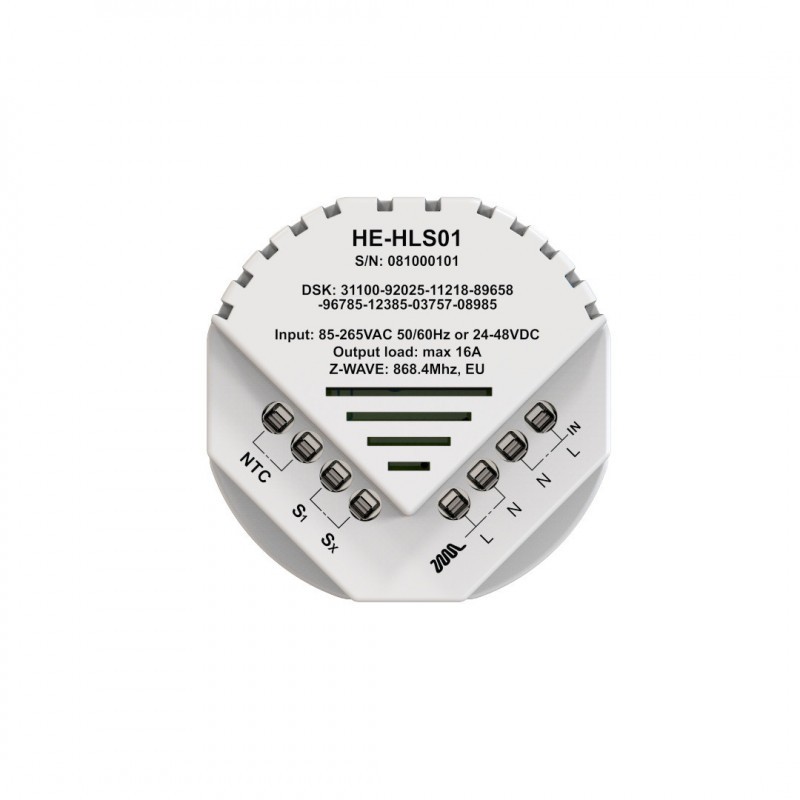

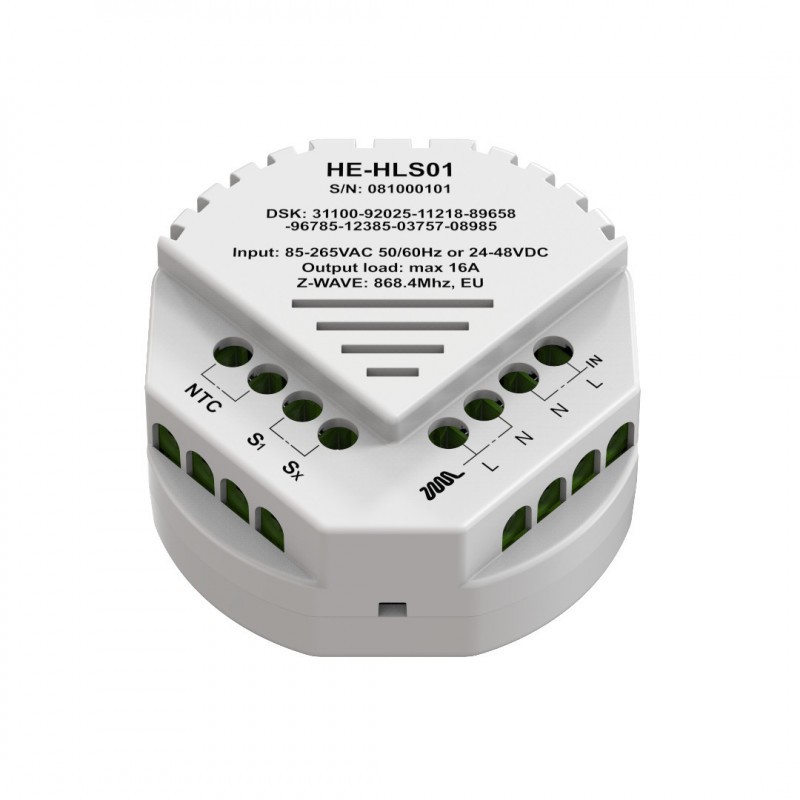

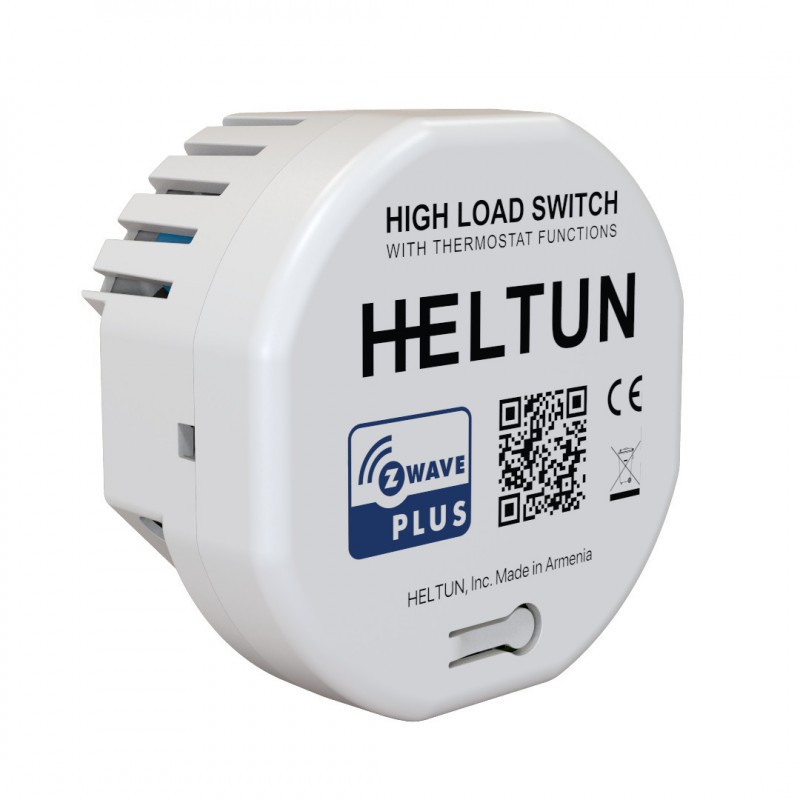

Heltun high load switch je 16A relejski modul, ki za brezžično komunikacijo uporablja najnovejšo verzijo Z-Wave Plus protokola Z-Wave 700. Modul je idealna naprava za krmiljenje porabnikov z večjo tokovno obremenitvijo kot so pečice, pralni stroj...Modul ima tudi vhod za NTC temperaturni senzor in se lahko uporablja kot Termostat.

Vhodi/izhodi

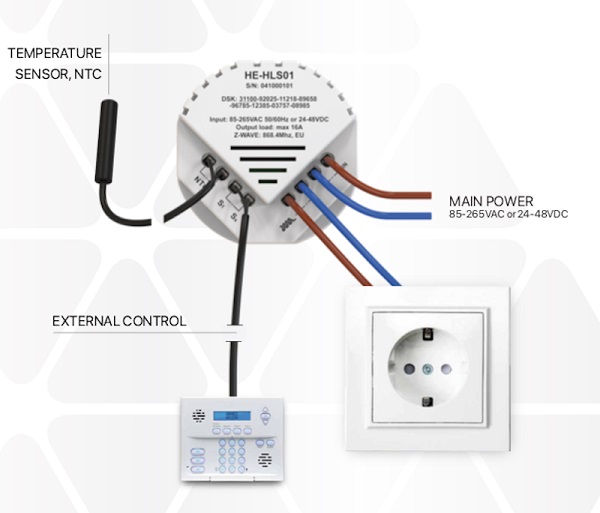

Modul ima vse potrebne vhode za povezavo s stikali/tipkali ali zunanjimi sistemi(alarmni sistem...). Povezava je možna preko krmilne žice, ki omogoča direkten ali prednastavljen nadzor povezanih naprav z uporabo 8 razičnih načinov delovanja.

funkcija termostata

Modul se lahko uporablja tudi kot termostat, kjer ni potrebe po lokalnem nadzoru preko display-a. Glede na potrebe se lahko priložen NTC temperaturni senzor namesti v steno, v pod, v streho. Senzor omogoča natančno beleženje temperature tal, strehe ali prostora.

Poraba energije

Ugotovite koliko energije porabijo vaši največji porabniki in ostali sistemi v vaši hiši. Modul omogoča natančno spremljanje porabe energije priključene naprave.

PRIKLOP NA VAROVALKo

Merjenje porabe energije in krmiljenje je možno tudi s priklopom modula direktno na varovalko. S tem imate nadzor nad celotnim tokokrogom preko z-wave sistema za pametni dom.

 Z-WAVE 700

HE-HLS01 Modul za brezžično komunikacijo uporablja najnovejšo verzijo Z-Wave Plus protokola Z-Wave 700. Prav tako podpira Z-Wave ‘S0’ in ‘S2’ varnostna protokola, SmartStart tehnologijo za lažje dodajanje v sistem in omogoča uporabo asociacij za povezavo z drugimi z-wave napravami neodvisno od z-wave centralne enote.

specifične funkcije in lastnosti

Funkcije in lastnosti HE-HLS01 modula so odvisne od načina vključitve v Z-Wave omrežje. Modul se lahko vključi z dvemi ali štirimi pritiski tipke za vključitev. Vključitev z dvemi pritiski pomeni, da se modul vključi kot "binarno stikalo". Vključitev s štirimi pritiski pomeni vključitev modula kot "termostat". V primeru, da je modul že vključen v z-wave omrežje in je potrebno spremeniti način delovanja, je modul najprej potrebno izključiti z obstoječega z-wave omrežja.

Skupne lastnosti za oba načina delovanja

-Možnosti za vključitev v z-wave omrežje:

Non-secure način

S0 secure način

S2 nepreverjen način, S2 avtentikacija s ključem

-Nadzor naprav v z-wave omrežju preko asociacij

-8 varnostnih funkcij:

Zasčita pred pregrevanjem modula

Prehitro naraščanje temperature

Zasčita pred prevelikim tokom

Zasčita pred preveliko obremenitvijo

Zasčita pred preveliko napetostjo

Zasčita pred padcem napetosti

Zasčita pred iskrenjem in skoki v napetosti

Obvestilo o okvari naprave

-Vhod za povezavo zunanjih stikal/tipkal

-Periodične meritve:

zunanjega temperaturnega senzorja

porabe energije povezanega porabnika

-Uporaba z različnimi NTC-senzorji(razpon 1kΩ do 100kΩ)

-Kalibracija zunanjega NTC temperaturnega senzorja

-Tehnologija preklapanja releja Zero Cross

-NO/NC rele

-LED indikator

-Natančnost merjenja porabe energije na 0,1kW v realnem času.

-Možnost ponastavitve modula na tovarniške nastavitve

-SmartStart za lažje dodajanje v z-wave omrežje

-Šifrirane OTA(over the air) posodobitve programske opreme modula

-Sprememba z-wave frekvence

Način delovanja modula "Binary Switch"

-Auto on/off funkcija

Izklop porabnika v primeru, da ni porabe

Vklop porabnika ko je ponovno povezan

-Časovna omejitev pri visoki obremenitvi

-Možnost delovanja releja v načinu odštevanja časa

-10 scenarijev za nadzor releja

Način delovanja modula "Termostat"

-6 načinov delovanja vezanih na specifično temperaturo

Heat, Auto, Dry, Energy saving, Away(vacation mode), Off

-Možnostov nastavitve 4 časovnih intervalov za 7 dni v tednu(jutro, dan, večer, noč)

-Dodatna varnostna funkcija: obvestilo o okvari priključenega porabnika

-Uporaba z različnimi NTC senzorji z obremenitvijo od 1kΩ do 100kΩ

-Možnost nastavljanja temperaturnih intervalov od 1 do 110 stopinj celzija

-Območje nastavljanja histereze od 0,2 do 10 stopinj celzija
