HELTUN Touch Panel Switch Quatro HE-TPS04

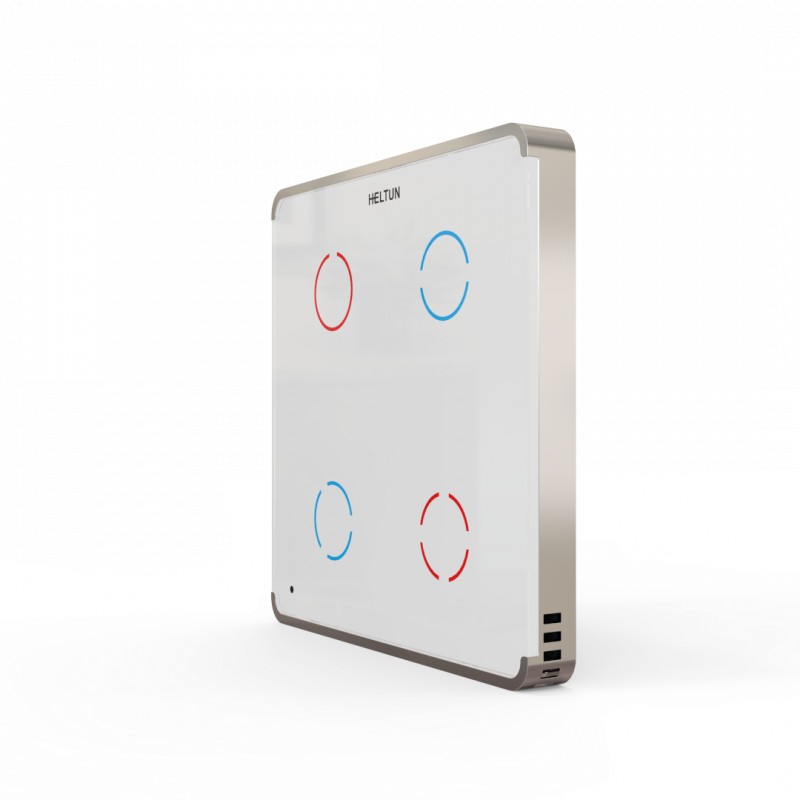

HELTUN TOUCH PANEL SWITCH QUATRO

Heltun stikala na dotik združujejo brezžični z-wave modul in fizično stikalo, ki zamenja vaše obstoječe že vgrajeno stikalo. S Heltun stikali lahko preko z-wave sistema za pametni dom krmilite luči, stenske vtičnice, motorizirane žaluzije, električne ključavnice in elektromagnetne ventile. Za brezžično komunikacijo uporabljajo najnovejši z-wave protokol Z-Wave Plus V2(700). Vsa stikala imajo vgrajene senzorje za temperaturo, vlago in svetlost v prostoru. Na voljo so v več barvah stekla in okvirja. Možna je izbira med stikali z 1,2,3,4 ali 5 tipkami.

Heltun Quatro je verzija s štirimi tipkami in vsebuje 4 relejske izhode z maksimalno obremenitvijo do 5A ter 2 neodvisna relejska vhoda(brez potenciala). Možen je nadzor naprav v sledečih kombinacijah: 1) 4 on/off naprave, 2) 2 on/off naprave 1 dvosmerni motor, 3) 2 dvosmerna motorja

NADZOR MOTORIZIRANIH NAPRAV

Heltun stikala na dotik se lahko uporablja tudi za nadzor motoriziranih naprav kot so rolete, žaluzije, dovozna vrata, garažna vrata, vodni ventili...Možen je tudi nadzor drugih motoriziranih naprav v prostoru preko asociacij v z-wave sistemu za pametni dom. V povezavi s senzorji za okna/vrata pa se lahko stanje odprtosti/zaprtosti oken indicira tudi na posameznih tipkah na stikalu(svetlobna indikacija)

NAPREDNA STIKALA Z VEČ MOŽNOSTMI

Heltun stikala na dotik so odlična izbira za krmiljenje luči. Omogočajo povezavo z z-wave lučmi in zatemnilniki, možno pa je on/off vklop in izklop ali zatemnjevanje. Nivo svetlobe določene luči se lahko veže na svetlost določene tipke. Tipke namreč omogočajo indikacijo nivoja zatemnjenosti določene luči. Indikacija na tipkah je rdeča ali modra, možen pa je različen nivo svetlosti.

pet načinov za proženje scenarijev

Vgrajen RTC(Real time clock) omogoča stikalu, da sproži določen scenarij ko so povezane naprave nastavljene po določenem urniku. Poleg tega se scenarij lahko sproži ko se spremenijo vrednosti vgrajenih senzorjev za temperaturo, vlago ali svetlost. Prav tako lahko se lahko scenarij sproži z dotikom določene tipke na stikalu.

Z-WAVE 700

HE-TPS04 stikalo na dotik za brezžično komunikacijo uporablja najnovejšo verzijo Z-Wave Plus protokola Z-Wave 700. Prav tako podpira Z-Wave ‘S0’ in ‘S2’ varnostna protokola, SmartStart tehnologijo za lažje dodajanje v sistem in omogoča uporabo asociacij za povezavo z drugimi z-wave napravami neodvisno od z-wave centralne enote.

LASTNOSTI IN FUNKCIJE

-Možnosti za vključitev v z-wave omrežje:

Non-secure način

S0 secure način

S2 nepreverjen način, S2 avtentikacija s ključem

-Nadzor do 20 z-wave naprav preko asociacij

-Možnost upravljanja z urniki

-Vsaka tipka lahko upravlja z napravami v povezanih asociacijskih skupinah

-Preko z-wave centralne enote lahko spreminjamo nastavitev tipke in releja vezanega na določeno tipko

-Vsaka tipka lahko sproži določen scenarij

-Svetlost tipke se lahko uporablja za indikacijo stanja

-Vsaka nepovezana tipka se lahko izključi z uporabe

-Možnost uporabe devetih različnih načinov delovanja za vsako tipko:

1. Switch-ON, 2. Switch-OFF, 3. Timer: ON>OFF, 4. Timer Reversed: OFF>ON, 5. Inverse state, 6. Two-Button Inverse, 7. Momentary, 8. Momentary Reversed, 9. Roller Shutter (Samo pri različicah z več tipkami)

-Periodične meritve: vgrajen temperaturni senzor, zunanji temperaturni senzor, vgrajen senzor vlage, vgrajen senzor svelosti, porabo energije.

-Kalibracija vgrajenega senzorja za temperaturo prostora

-Ročen ali avtomatski nadzor svetlosti posameznih tipk

-Možnost ponastavitve modula na tovarniške nastavitve

-SmartStart za lažje dodajanje v z-wave omrežje

-Šifrirane OTA(over the air) posodobitve programske opreme modula
